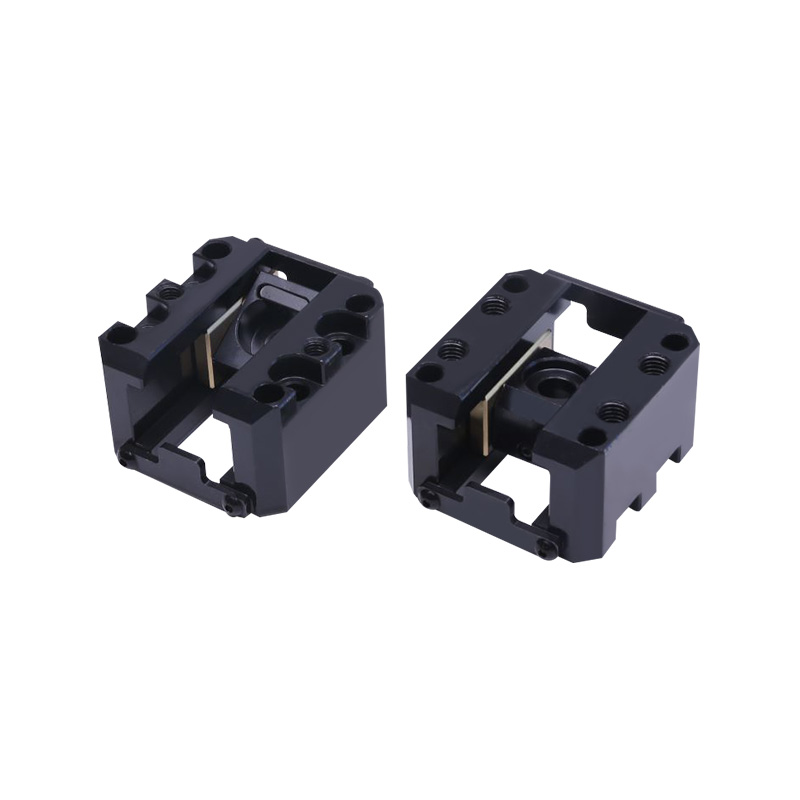

Geneigter Auswerferschlitten für präzise formseitige Kernbewegung

Wesentlicher Bestandteil in komplexen Formstrukturen

Bei der Konstruktion moderner Spritzgussformen ist es von entscheidender Bedeutung, eine reibungslose Teilefreigabe bei gleichzeitiger Beibehaltung der strukturellen Präzision zu erreichen. Ein Geneigter Auswurfschlitten ist ein spezieller Mechanismus, der während des Auswurfvorgangs eine seitliche Bewegung des Kerns erzeugt. Es ermöglicht das Lösen von Formteilen mit Hinterschnitten, Seitenlöchern oder komplexen Geometrien, ohne die Produktoberfläche zu beschädigen.

Da Kunststoffkomponenten immer komplexer werden, wird die Rolle des geneigten Auswerferschlittens immer wichtiger. Dieser Mechanismus wandelt die vertikale Bewegung der Auswerferplatte in eine horizontale Gleitbewegung um und sorgt so für einen kontrollierten und synchronisierten seitlichen Kernrückzug. Die richtige Konstruktion und Fertigungsgenauigkeit wirken sich direkt auf die Leistung der Form und die Produktionsstabilität aus.

Funktionsprinzip und mechanische Struktur

Der geneigte Auswerferschlitten funktioniert über eine abgewinkelte Führungsstruktur, die zwischen der Auswerferplatte und dem seitlichen Kernblock installiert ist. Wenn sich die Auswerferplatte nach oben bewegt, zwingt der Neigungswinkel den Schlitten dazu, sich horizontal zu bewegen. Durch diese mechanische Umwandlung kann der Seitenkern sanft zurückgezogen werden, bevor das Formteil vollständig ausgeworfen wird.

Um eine ausgewogene Kraftübertragung zu gewährleisten, ist eine präzise Winkelberechnung unerlässlich. Eine gut gestaltete geneigte Auswurfschlitten sorgt für eine konstante Bewegungsgeschwindigkeit und vermeidet übermäßige Reibung. Die strukturelle Steifigkeit verhindert eine Verformung bei wiederholtem Betrieb, was die langfristige Haltbarkeit der Form in Produktionsumgebungen mit hohen Stückzahlen unterstützt.

Materialauswahl und Wärmebehandlung

Die Materialqualität spielt eine entscheidende Rolle für die Leistung des geneigten Auswerferschlittens. Gehärteter legierter Stahl wird üblicherweise aufgrund seiner Festigkeit und Verschleißfestigkeit ausgewählt. Wärmebehandlungsprozesse wie Abschrecken und Anlassen verbessern die Härte und Strukturstabilität und sorgen dafür, dass die Gleitflächen wiederholter mechanischer Beanspruchung standhalten.

Ebenso wichtig ist die Oberflächenveredelung. Schleifen und Polieren verbessern die Kontaktglätte zwischen den Komponenten, verringern die Reibung und verlängern die Lebensdauer. Ein ordnungsgemäß hergestellter geneigter Auswerferschlitten gewährleistet die Maßhaltigkeit und minimiert den mechanischen Verschleiß während kontinuierlicher Einspritzzyklen.

Präzisionsbearbeitung und Toleranzkontrolle

Um genaue Winkelabmessungen und eine enge Toleranzkontrolle zu erreichen, ist eine hochpräzise Bearbeitung erforderlich. CNC-Fräsen und Präzisionsschleifen werden häufig bei der Produktion von geneigten Auswerferschlitten eingesetzt. Strenge Ebenheits- und Parallelitätsstandards gewährleisten eine stabile Ausrichtung innerhalb der Formbasisbaugruppe.

Zu den Prüfverfahren gehören Maßprüfung, Härteprüfung und Bewegungssimulation. Jeder geneigte Auswurfschlitten muss vor der Installation den Designspezifikationen entsprechen. Kontrollierte Fertigungsprozesse reduzieren Montageanpassungen und tragen zu einem effizienten Formenaufbau bei.

Anpassung für spezifische Formanwendungen

Unterschiedliche Formstrukturen erfordern unterschiedliche Winkelkonfigurationen, Schlittenlängen und Tragfähigkeiten. Daher werden kundenspezifische Lösungen für geneigte Auswerferschlitten oft nach technischen Zeichnungen entwickelt. Faktoren wie Einspritzdruck, Teilegeometrie und Zyklusfrequenz werden während der Entwurfsphase berücksichtigt.

Die technische Zusammenarbeit zwischen Formenbauern und Komponentenherstellern verbessert die Strukturoptimierung. Prototyptests können durchgeführt werden, um die Bewegungssynchronisation vor der Massenproduktion zu bestätigen. Maßgeschneiderte Lösungen gewährleisten die Kompatibilität mit komplexen Spritzgusssystemen und steigern die Gesamteffizienz der Produktion.

Industrielle Anwendungen und Leistungsvorteile

Der geneigte Auswerferschlitten wird häufig in Automobil-Kunststoffteilen, Elektronikgehäusen, Gerätekomponenten und Präzisionsindustrieprodukten eingesetzt. Seine Fähigkeit, Hinterschneidungsmerkmale zu verarbeiten, erhöht die Flexibilität beim Formdesign und sorgt gleichzeitig für eine stabile Teilequalität.

Durch die Gewährleistung einer reibungslosen seitlichen Kernentnahme und eines zuverlässigen Auswurfzeitpunkts verbessert der geneigte Auswerferschlitten die Produktionskonsistenz und reduziert den Wartungsaufwand für die Form. Mit präziser Konstruktion, langlebigen Materialien und kontrollierten Herstellungsprozessen unterstützt diese Komponente eine effiziente und stabile Leistung in modernen Spritzgussvorgängen.
